波纹管补偿器通常也称膨胀节或伸缩节

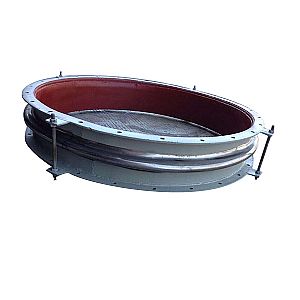

波纹管补偿器通常也称膨胀节，或伸缩节。波纹管(一种弹性元件)由构成其主体的端管、支架、法兰、管道等附件组成。属补偿要素。它是通过波纹管的有效伸缩变形来吸收管道、管道、容器等因热胀冷缩等原因引起的尺寸变化，或者对管道、管道、容器等进行补偿。还可以用来降低噪音。它广泛应用于现代工业。加热过程中，为防止加热管道升温，因热伸长或温度应力而造成管道变形或破坏，需在管道上安装一个补偿器，以补偿管道的热伸长，从而减少管壁的应力，减少对阀件或支架结构施加的力。
波纹管补偿器的补偿能力来源于波纹管的弹性变形，包括拉伸、压缩、弯曲及其组合变形。补偿能力的大小由设计师根据需要确定规定的额定补偿量，即在一定条件下具有较大的补偿能力。热管网两个固定点之间的长度由管道的不稳定条件决定，这与管径的大小和补偿器的补偿能力有关。无论管道有多复杂，都可以通过设置固定支架将其分割成几个相对简单的独立管段，如直管段、L管段、Z管段等。
波纹管补偿器大致由介质输送系统、承载构件、防水装置和运输构件组成。
1、介质输送系统中的介质输送系统是由端管、波纹管、导向筒及其它与介质直接接触的结件组成。
2、承力系统由内支撑板(环板和环板组合)、固定保护管(保护管、环板、加强板)两大部分组成。
3、防水系统防水系统是在承力构件的基础上，再加上密封挡板。输送系统是由支耳、拉杆、螺母组成的输送系统，在输送过程中保护波纹管。
