轴向型补偿器

适用于各种不同类型工业管道中液体和气体的输送。 优势

产品分类: 轴向型补偿器

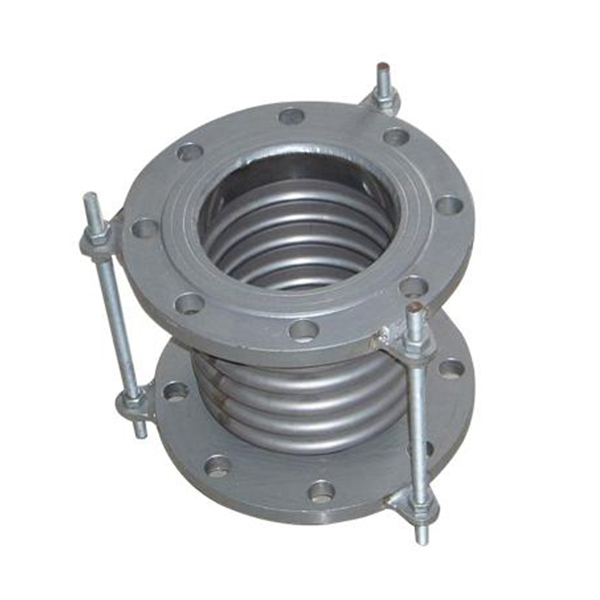

产品名称:轴向内压式波纹管膨胀节
公称通径:DN15~DN5000 mm
工作压力:0.25~4.0 Mpa
设计温度:-20℃~1000℃

电话销售热线

18614967671

产品介绍

轴向型内压式补偿器(膨胀节),由一个波纹管及结构组成,它通过波纹管的柔性变形来吸收管线轴向位移和少量的横向、角向位移,两端接管或直接与管道接管焊接、或焊接法兰再与管道法兰连接。补偿器上的小拉杆作为运输过程中的刚性支撑或作为产品与变形调整用,不能作为平衡压力推力的受力拉杆。该类结构简单,造价低,因而凡是在管线可用的地方应先予以考虑。

我公司生产的轴向金属波纹管膨胀节采用美国EJMA标准优化设计。产品在满足国内市场需求的同时,并出口到国外二十二个国家。被广泛应用到航天、航海、石化、冶炼、电厂、信息产业、工业装备制造和工程管道管系的连接上,有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能,避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.


轴向内压式波纹管膨胀节的平板法兰连接:为了螺栓连接到管道系统中,任何一种类型的法兰都可以应用在金属波纹管膨胀节上。锻钢和平板法兰可以匹配2.5Mpa到5.0Mpa的压力和温度等级,通径标准可从15mm到5000mm。特殊法兰,如活套法兰或者角向法兰尺寸可从300mm到1800mm。任何尺寸的法兰均可定制。


轴向内压式波纹管膨胀节端管连接:任何一种管都可以连接在波纹管上并且焊在管道系统中。管径可从15mm到10000mm。材质可选用碳钢,可同样采用不锈钢和其它合金钢管。


压力及推力是由于压力施加在波纹管上所产生的力。这个力是系统压力乘以波纹管有效区域得出的。如果没有膨胀节,管道系统是会受到压力影响的,系统由于管道与张力是反方向的原因是不会移动的。当一个不受约束的膨胀节应用到管道系统中之后,管道中的力就会被膨胀节所吸收而不会对管道系统本身造成影响。这个压力及推力必须包含主固定支架或者受控制的膨胀节以承受压力推力的负荷。这个主固定支架必须能够承受压力推力和少量由于波纹管偏移所引起的力。


产品用途

通用波纹补偿器应用范围:
可广泛适用于化工、石油、热电、冶金、城市集中供热采暖等管网中,地沟和高架设的管道。
通用波纹补偿器适用环境:
环境介质腐蚀程度较高的条件采用表面热喷涂。
环境介质腐蚀程度中等,适用温度高于120℃的条件采用表面镀鉻。
环境介质腐蚀程度低,适用温度低于120℃的条件采用表面镀锌。

技术参数

公称直径
DN
芯管内径
D1
芯管外径
D2
法兰外径
D3
填料长度
B
补偿量
△L
max
安装长度
Lmax
摩擦力
Pc(N)
1.6MPa时
重量
(kg)

50

47

55

160

56

200

710

1932

15.6

65

63

71

180

56

200

710

2485

19.4

(70)

65

74

190

56

200

710

2588

21.6

80

78

87

195

56

200

710

3002

24.0

100

94

106

215

56

250

830

6271

38.2

125

117

131

245

56

250

830

7750

48.0

150

143

157

280

56

250

830

9288

60.0

200

201

217

345

70

300

945

14977

102.0

250

253

270

400

70

350

1045

21297

139.2

300

303

322

460

91

350

1065

25399

162.0

350

353

373

510

91

400

1245

29421

222.0

400

404

426

565

91

400

1245

33286

247.0

450

455

478

615

91

400

1245

33852

271.8

500

505

528

670

91

450

1375

36234

370.8

600

603

630

790

91

450

1375

43205

481.2

700

693

720

880

91

450

1375

61771

517.2

800

792

820

995

112

500

1565

70398

828.0

900

890

920

1095

112

500

1565

79025

951.6

1000

990

1020

1195

112

500

1565

87653

1052.4

注:当工作压力不是1.6MPa时,其摩擦力P1= Pc/1.6×PN
